工業(yè)鋁型材根據(jù)合金成分的差異，劃分為七個(gè)系列，每個(gè)系列皆具備其特定的屬性和應(yīng)用領(lǐng)域。在眾多系列中，以6系列合金中的6061和6063型號(hào)最為常用, 它們的材料配比不同。

6063和6061鋁型材的主要區(qū)別體現(xiàn)在化學(xué)成分、機(jī)械性能、應(yīng)用領(lǐng)域和制作工藝等上面。

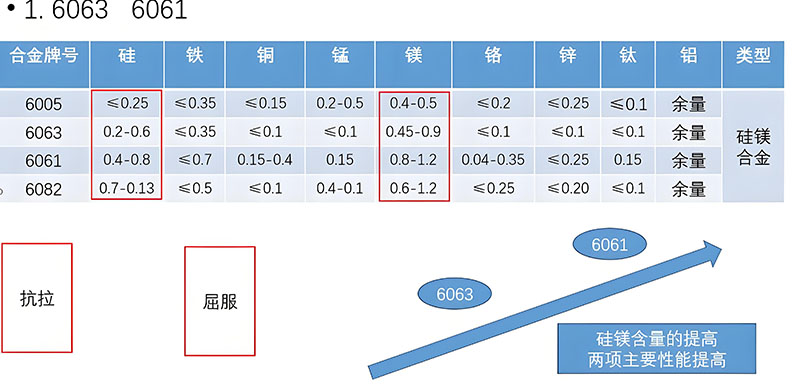

1、化學(xué)成分：6061鋁合金的鎂和硅含量較高，同時(shí)還含有一定比例的銅。分別為0.40.8%、0.81.2%和0.150.4%。而6063材質(zhì)的鋁合金錳和硅含量較高，硅的含量范圍為0.20.6%，鎂的含量為0.450.9%。鎂和銅的含量較低。銅的含量不得超過(guò)0.1%。這也就使得兩者的性能和特性有所區(qū)別。

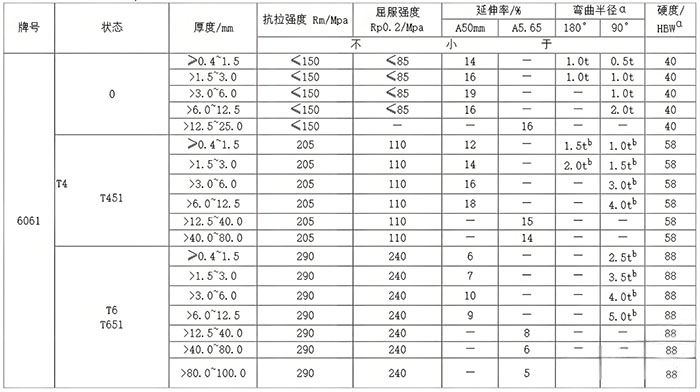

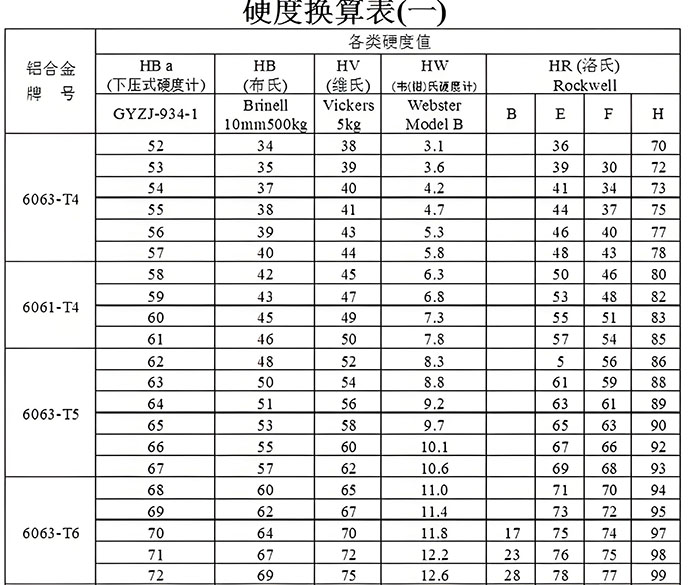

2、機(jī)械性能：由于6061含有較高鎂硅元素，因此其強(qiáng)度和硬度相對(duì)較高。相比較之下，6063材質(zhì)則相對(duì)較軟，具有良好的延展性和可加工性，尤其復(fù)雜形狀的加工具備優(yōu)勢(shì)。所以需要高強(qiáng)的和高硬度的材料，選擇6061比較合適。而如果需要良好的塑性和加工性能，那么6063更加合適。此外在抗拉強(qiáng)度和屈服強(qiáng)度方面，6063表現(xiàn)出更好的斷裂韌性。從耐蝕性方面來(lái)看，6061鋁合金由于銅元素的存在，具有優(yōu)良的抗腐蝕和抗氧化性能，尤其在海洋環(huán)境和化學(xué)工業(yè)等腐蝕性較強(qiáng)的環(huán)境中表現(xiàn)突出。而6063鋁合金的耐蝕性相對(duì)較弱，但在一般環(huán)境下仍然可以滿足大部分使用要求。此外，6063還具備較高擠壓性和表面光潔度、可焊性、耐磨性、耐高溫性能更好。6061鋁合金的熱導(dǎo)率較高，適用于散熱要求較高的電子設(shè)備和熱交換器等領(lǐng)域。而6063鋁合金的熱導(dǎo)率相對(duì)較低，但具有良好的散熱性能，適用于一般散熱需求的應(yīng)用。

3、應(yīng)用領(lǐng)域：總體而言，6061 和 6063 鋁合金各有優(yōu)缺點(diǎn)，兩者之間的選擇將取決于應(yīng)用的具體要求。因?yàn)?061具有更高的強(qiáng)度和硬度，更常用于那些對(duì)外觀要求不那么嚴(yán)格但需要更高強(qiáng)度的場(chǎng)合，所以常常應(yīng)用于一些航空航天領(lǐng)域，汽車制造等需要承載高負(fù)荷的領(lǐng)域，以及制造電子設(shè)備的散熱器和熱交換器。良好的散熱性能有助于確保電子設(shè)備的穩(wěn)定運(yùn)行和延長(zhǎng)使用壽命。

6061制造船體結(jié)構(gòu)、海洋平臺(tái)等關(guān)鍵部位應(yīng)用較多。船舶制造和海洋工程領(lǐng)域而6063則是應(yīng)用于一些建筑材料，以及軌道交通，工業(yè)配件等場(chǎng)合下。

4、制作工藝：6061在制作時(shí)主要是人工時(shí)效，6063的T5狀態(tài)是風(fēng)冷和人工時(shí)效，變形系數(shù)小，容易控制。6063鋁合金型材以適中的熱處理強(qiáng)度、良好的焊接性能以及陽(yáng)極氧化處理后，表面光潔度和光澤度會(huì)更好， 所以被廣泛應(yīng)用于建筑型材。
