6063材料介紹

6063材料主要合金元素為鎂與硅，具有良好加工性能佳、優(yōu)良的可焊接性、擠出性及電鍍性、良好的抗腐蝕性、韌性，易于拋光、上色膜，陽(yáng)極氧化效果優(yōu)良，是典型的擠壓合金。它的強(qiáng)度低于6061，具有良好的擠壓性能，可用于制作復(fù)雜截面形狀的型材。6063鋁合金型材以其良好的塑性、適中的熱處理強(qiáng)度、良好的焊接性能以及陽(yáng)極氧化處理后，表面華麗的色澤等諸多優(yōu)點(diǎn)而被廣泛應(yīng)用于建筑型材、工業(yè)型材、各種支架，模組，邊框，框架導(dǎo)軌等場(chǎng)景。

6063鋁型材的性能優(yōu)勢(shì)：優(yōu)越的加工性能，優(yōu)良的可焊性、擠出性及電鍍性，良好的抗腐蝕性、韌性，易于拋光，上包膜，陽(yáng)極氧化效果優(yōu)良。

6063鋁型材廠家：6063鋁型材是中亞鋁業(yè)的優(yōu)勢(shì)產(chǎn)品之一，生產(chǎn)的6063鋁合金板遠(yuǎn)超國(guó)家標(biāo)準(zhǔn)，且提供原廠質(zhì)保書

6063鋁型材報(bào)價(jià)：發(fā)貨當(dāng)天南海鋁錠價(jià)+加工費(fèi)（根據(jù)鋁型材的規(guī)格和用量報(bào)價(jià)），中亞鋁業(yè)報(bào)價(jià)電話：13632919686，同V

6063鋁型材技術(shù)參數(shù)包括：

狀態(tài)：O,H112,T4,T6,T651

6063化學(xué)成分

鋁 Al ：余量

硅 Si ：0.20～0.60

銅 Cu ：0.10

鎂Mg:0.45～0.9

鋅 Zn：0.10

錳 Mn：0.10

鈦 Ti ：0.10

鉻 Cr：0.10

鐵 Fe： 0.35

6063物理性能及特點(diǎn)

6063鋁型材的退火溫度

6063合金的退火溫度為：415℃×(2-3)h以的降溫速度冷至260℃

6063鋁型材的固溶溫度以及相關(guān)性能

6063鋁板的固溶溫度是：520℃

經(jīng)過(guò)熱處理強(qiáng)化，具有較高的沖擊韌性，對(duì)缺陷不敏感。

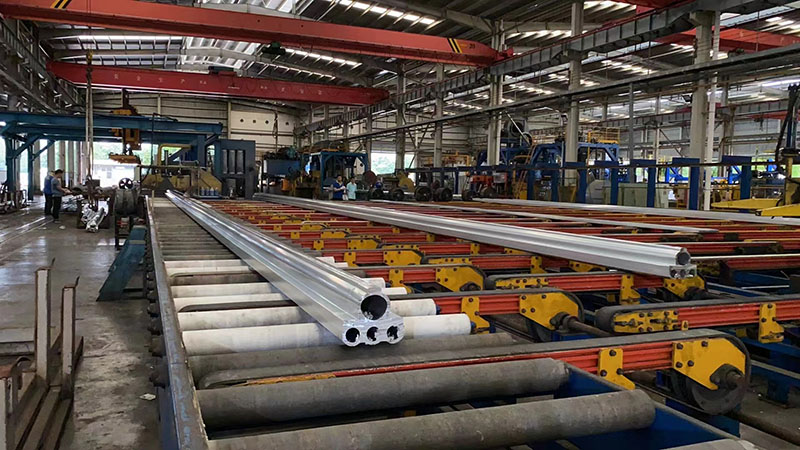

具有良好的熱塑性，可以高速擠壓成復(fù)雜、薄壁、中空的型材或具有復(fù)雜結(jié)構(gòu)的鍛件。淬火溫度范圍寬，淬火敏感性低。擠壓和鍛造脫模后，只要溫度高于淬火溫度，可通過(guò)噴水或浸水進(jìn)行淬火。薄壁件（厚度小于3mm）也可以進(jìn)行風(fēng)冷淬火。

具有優(yōu)異的焊接性能和耐腐蝕性能，不易發(fā)生應(yīng)力腐蝕開裂。在可熱處理的鋁合金中，尚未發(fā)現(xiàn)6063中出現(xiàn)應(yīng)力腐蝕開裂現(xiàn)象。

加工后的表面非常光滑，易于陽(yáng)極氧化和著色。缺點(diǎn)是如果在淬火后放置一段時(shí)間，強(qiáng)度會(huì)受到不利影響（停車效應(yīng)）。
